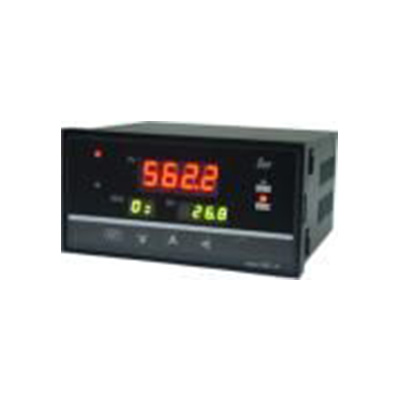

SWP-LCD-M多通道巡检控制仪

2023/9/22

在线订购

　　SWP-LCD-M多路仪表适合于需要同时对多组过程参量（≤16）进行集中监测，超限报警，变送输出及远传的场合。
　　一、仪表特点：
　　1、用户依照仪表LCD显示屏中文菜单提示，通过面板按键可完成输入信号类型与分度号的自由切换，实现智能输入。
　　2、可选择统一报警输出，分别报警输出或分别变送输出。
　　3、可带串行通信输出，可与各种输入/输出的设备双向通信，组成分级控制系统。
　　二、仪表外形及接线图：（以下为基本配线方式，特殊订货请参见随机接线图）

四、SWP-LCD-NP系列32段PID可编程序控制仪型谱表

型号

代码

说明

SWP -LCD-N

□ □ □□-□ □ □-□□- □ □-□-□-□

新一代大屏幕带背光液晶显示仪表

仪表功能

32段PID可编程序控制仪

外形尺寸

160×80mm（横），80×160mm（竖）

控制作用

PID调节功能

通讯方式

□

参见"通讯方式"

控制输出

□

参见"控制输出方式"

变送输出

□

参见"变送输出方式"

输入类型

□□

参见"输入类型"

*一报警方式

□

参见"报警输出方式"

二报警方式

□

参见"报警输出方式"

馈电输出

DC24V馈电输出

供电方式

DC24V供电

AC90～265V供电（开关电源）

AC220V供电（线性电源，可省略）

外形特征

竖式显示仪表

横式显示仪表

★ 输入类型

代码	输入类型	测量范围	代码	输入类型	测量范围	代码	输入类型	测量范围
01	B	400～1800 ℃	09	Pt100.1	-99.9～199.9℃	17	30～350Ω	-1999～99999 d
02	S	0 ～1600 ℃	10	Cu50	-50.0～150.0 ℃	18	特殊规格	用户特定
03	K	0 ～1300 ℃	11	Cu100	-50.0～150.0 ℃	19	4～20 mA开方	-1999～99999 d
04	E	0 ～1000 ℃	12	4～20 mA	-1999～99999 d	20	0～10mA开方	-1999～99999 d
05	T	-200～400 ℃	13	0～10 mA	-1999～99999 d	21	1～ 5 V开方	-1999～99999 d
06	J	0 ～1200 ℃	14	1～5 V	-1999～99999 d	22	0～5 V开方	-1999～99999 d
07	Wre	0 ～2300 ℃	15	0～5 V	-1999～99999 d	23	全可切换输入	详见下表
08	Pt100	-200～650 ℃	16	0～20 mA	-1999～99999 d	24	频率输入	0～10KHz

★ 全切换输入只需设定仪表二级参数，即可切换输入多种分度号，可输入分度号如下：

代码	输入类型	代码	输入类型	代码	输入类型	代码	输入类型	代码	输入类型
01	B	05	T	09	Pt100.1	14	1～5 V	21	1～5 V开方
02	S	06	J	10	Cu50	15	0～5 V	22	0～5 V开方
03	K	07	WRe	12	4～20 mA	19	4～20 mA开方
04	E	08	Pt100	13	0～10 mA	20	0～10mA开方

★ 报警输出方式

选型代码	N	H	L	G	A	D
输出方式	无报警（可省略）	上限报警	下限报警	偏差内报警	偏差外报警	LBA报警

★ 变送输出方式

选型代码	0	1	2	3	4	5
输出方式	无输出	继电器	4～20mA	0～10mA	1～5V	0～5V

★ 通讯方式

选型代码	0	2	4	8	9
通讯方式	无通讯	RS-232	RS-422	RS-485	特殊规格

★ 控制输出方式

选型代码	0	1	2	3	4	5	6	7	8	9
输出方式	无输出	继电器	4～20mA	0～10mA	1～5V	0～5V	SCR输出	SSR输出	特殊规格	SOT输出

SCR--可控硅过零触发脉冲输出，SSR--固态继电器控制输出，SOT--双向可控硅输出

★ 型号举例：

①SWP-LCD-NP805-21-09-HL-P-W-S

　　通讯方式为RS-232，输出方式为继电器输出，输入类型为Pt100.1，*一报警为上限报警，二报警为下限报警，DC24V馈电输出，DC24V供电，竖表。

②SWP-LCD-NP805-81-08-LH-P-T

　　通讯方式为RS-485，输出方式为继电器输出，
