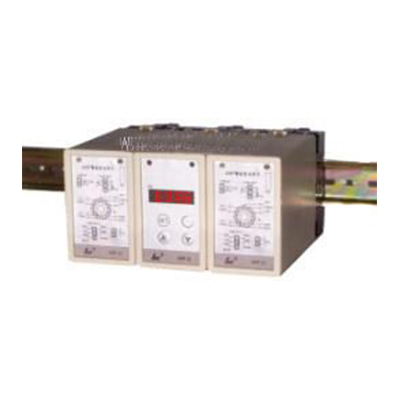

SWP201/SWP202单路/双路隔离配电器

2023/9/22

在线订购
SWP20型配电模块是一种小型化插装式结构的转换模块。它给二线制变送器提供电压的同时，接收来自变送器的与差压、压力、液面等成比例的4～20mA DC输出信号。
一、仪表特点
　　使用交直流两种电源，变送输出与主机隔离，具有1～5V DC或4～20mA DC输出信号的选择功能并配置变送器电源开关。
二、仪表参数及接线图
型号
SWP-20 配电模块
输入信号
模 拟 量 　　4～20mA DC
特性
响应时间 　约250ms（时间常数）V、mA输入：约100ms（时间常数）
接线图
A：单路输入型
B:双路输入型

三、配电模块型谱表
型 号
代 码
说 明
SWP -20
□－□□－□ - □- □- □ 配电模块
输入通道数
1
2
单路
双路
模块功能
DL
配电模块
输入信号
□
参见"输入信号"
*一路输出方式
1
2
1～5V
4～20mA
二路输出方式
0
1
2
3
4
5
6
无二路输出（可省略）
二路输出为1～5V输出
二路输出为4～20mA
二路输出为报警触点控制
二路输出RS-232通讯接口
二路输出RS-485通讯接口
二路输出为特殊规格
供电方式
N
W
T
AC220V（可省略）
DC24V供电
AC90～260V供电（开关电源）
★ 输入信号
代码
输入类型
说 明
输入信号
1
V
1～5V
本表所列为*大量程，用户可在量程范围内通过修改变送器内部参数确定量程范围
2
V
0～5V
3
I
4～20mA
4
I
0～10mA
★代码举例：
SWP201－DL-1-1－1－W
单路，输入信号1～5V，*一路输出为1～5V，二路输出为1～5V输出，DC24V供电。
产品名称: SWP201/SWP202单路/双路隔离配电器
产品特点:

　　SWP20型配电模块是一种小型化插装式结构的转换模块。它给二线制变送器提供电压的同时，接收来自变送器的与差压、压力、液面等成比例的4～20mA DC输出信号。
一、仪表特点
　　使用交直流两种电源，变送输出与主机隔离，具有1～5V DC或4～20mA DC输出信号的选择功能并配置变送器电源开关。
二、仪表参数及接线图
型号
SWP-20 配电模块
输入信号
模 拟 量 　　4～20mA DC
特性
响应时间 　约250ms（时间常数）V、mA输入：约100ms（时间常数）
接线图
A：单路输入型
B:双路输入型

三、配电模块型谱表
型 号
代 码
说 明
SWP -20
□－□□－□ - □- □- □ 配电模块
输入通道数
1
2
单路
双路
模块功能
DL
配电模块
输入信号
□
参见"输入信号"
*一路输出方式
1
2
1～5V
4～20mA
二路输出方式
0
1
2
3
4
5
6
无二路输出（可省略）
二路输出为1～5V输出
二路输出为4～20mA
二路输出为报警触点控制
二路输出RS-232通讯接口
二路输出RS-485通讯接口
二路输出为特殊规格
供电方式
N
W
T
AC220V（可省略）
DC24V供电
AC90～260V供电（开关电源）
★ 输入信号
代码
输入类型
说 明
输入信号
1
V
1～5V
本表所列为*大量程，用户可在量程范围内通过修改变送器内部参数确定量程范围
2
V
0～5V
3
I
4～20mA
4
I
0～10mA
★代码举例：
SWP201－DL-1-1－1－W
单路，输入信号1～5V，*一路输出为1～5V，二路输出为1～5V输出，DC24V供电。
